Wenn ein 120-Tonnen-Kältesystem in einem großen Bürogebäude ausfällt, ist es nicht nur ein defektes Gerät — Hunderte von Mitarbeitern sitzen bei der Sommerhitze Teherans ohne Klimaanlage da, und es entsteht direkter Schaden an Produktivität und Wohlbefinden.
Genau diese Situation traf ich in einer Filiale der Tejarat Bank in Teheran an.
Das Problem: veraltete Schaltanlage, wiederkehrende Störungen

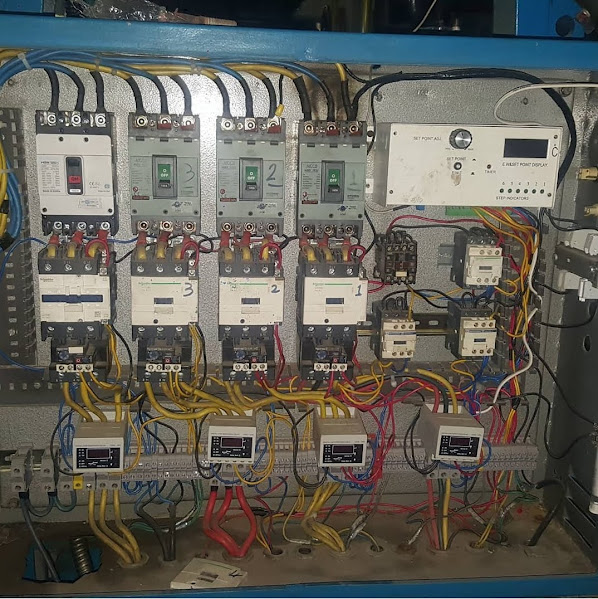

Der Carrier-Kältecompressor war mechanisch noch in Betrieb, doch die Steuerungsanlage war seit Jahren veraltet. Alte Relais, oxidierte Verbindungen und Bauteile, für die keine Ersatzteile mehr erhältlich waren, führten zu einer Störung nach der anderen — meist auf dem Höhepunkt der Sommerhitze. Die Unzufriedenheit der Mitarbeiter und der Druck des Managements wuchsen von Tag zu Tag.
Ich entschied mich, nicht provisorisch zu reparieren, sondern das gesamte Steuerungssystem von Grund auf neu zu konzipieren.

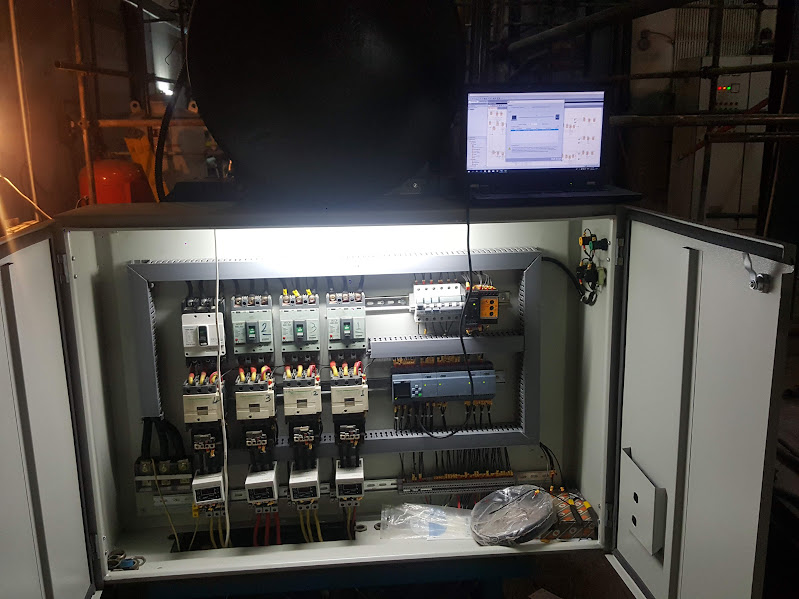

Die Lösung: Neubau der Schaltanlage mit Siemens LOGO!8
Zunächst habe ich den Ist-Zustand vollständig analysiert und dokumentiert. Aus der alten Leistungsanlage wurden nur die Hauptschalter, die noch einwandfrei funktionierten, übernommen — alles andere war neu:
- Schaltschrankgehäuse wurde komplett ersetzt

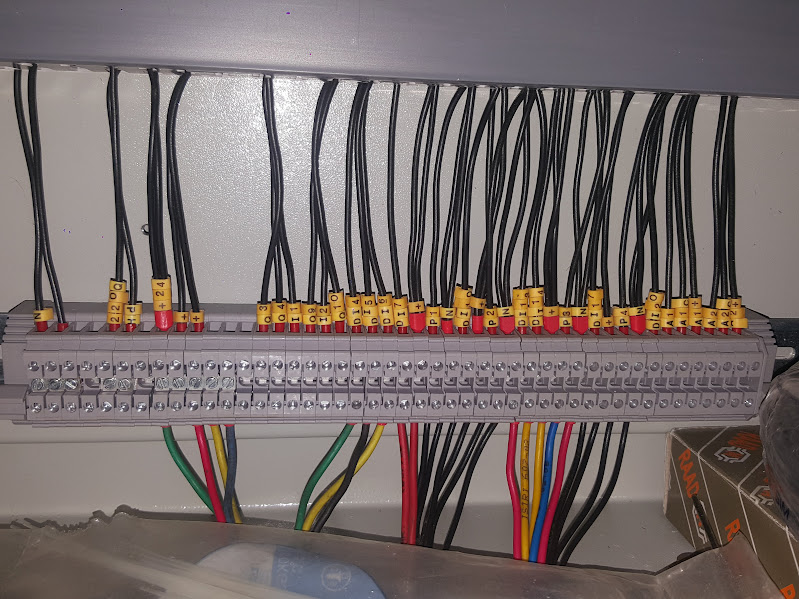

- Steuerstromkreis wurde von Grund auf neu geplant und verdrahtet
- Siemens LOGO!8 wurde als zentrale Steuereinheit gewählt; das Steuerungsprogramm wurde speziell auf die Parameter dieses Kältesystems abgestimmt
- Kühlturm wurde vollständig in die LOGO!8-Steuerung integriert
- Netzwerkanbindung wurde realisiert, sodass der Bediener alle Parameter aus dem Technikraum überwachen und steuern kann
- As-built-Dokumentation wurde am Ende vollständig an den Auftraggeber übergeben
Steuerungsparameter und Regellogik
Das LOGO!8-Programm wurde auf Basis der tatsächlichen Anforderungen dieses Kältesystems entwickelt. Die wichtigsten Funktionen:
Parameter / Funktion
Beschreibung
Vorlauf-/Rücklauftemperatur (Set Point)
Präzise Regelung der Wassertemperaturen des Kältesystems
Kompressoren-Rotation
Automatische Wechselschaltung zwischen den Kompressoren zur gleichmäßigen Verteilung der Betriebsstunden und Reduzierung des Verschleißes

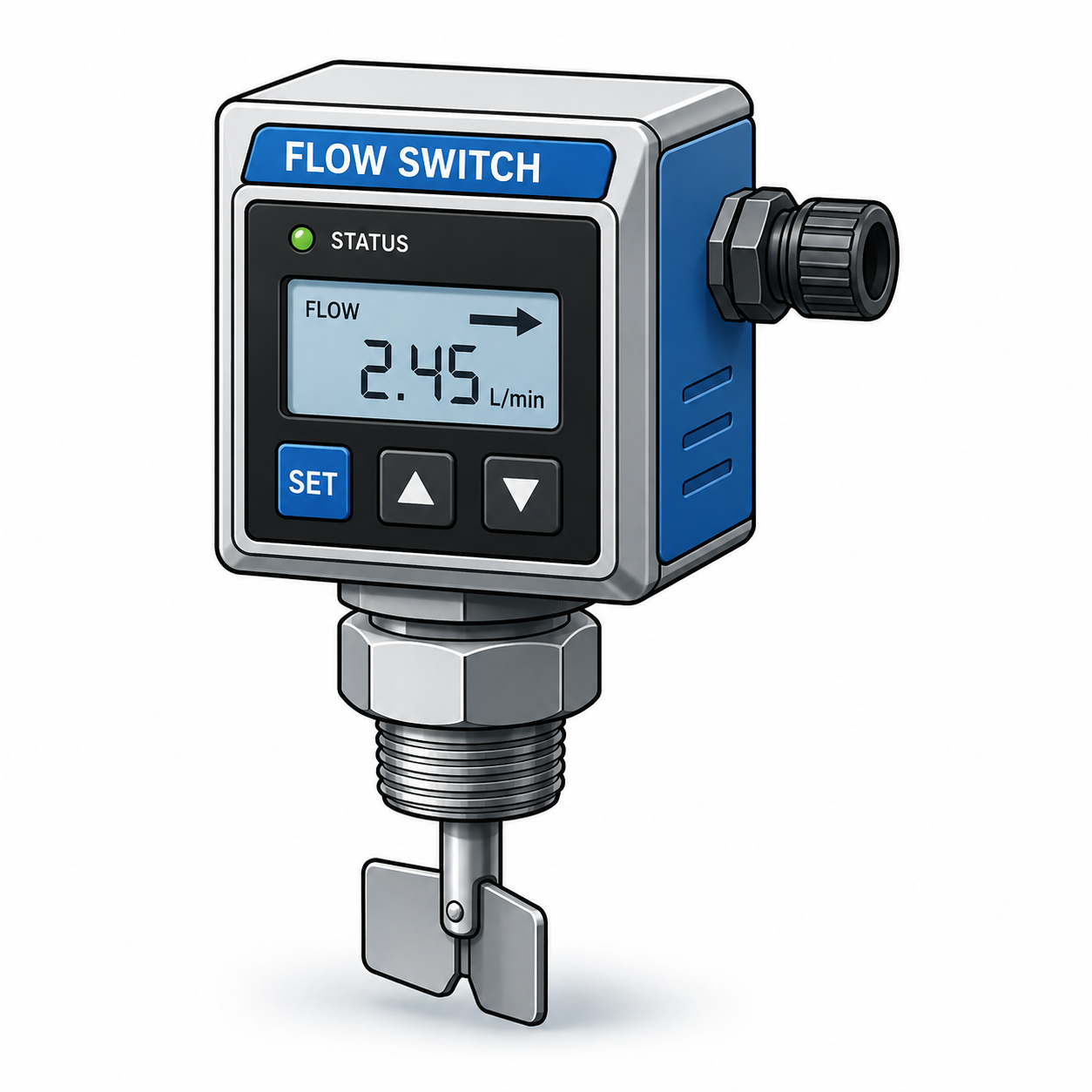

Strömungswächter (Flow Switch)
Abschaltung bei unzureichendem Wasserdurchfluss — Schutz des Verdampfers
Filterung von Momentanschwankungen
Das Programm ignoriert instabile Signale und Übergangsschwingungen, um Fehlschaltungen zu vermeiden
Öldrucküberwachung
Kontinuierliche Überwachung des Kompressor-Öldrucks mit Alarm und Schutzabschaltung bei Druckabfall
Hoch-/Niederdruckschutz
Sichere Abschaltung bei Überschreitung der zulässigen Kältemitteldruckgrenzen

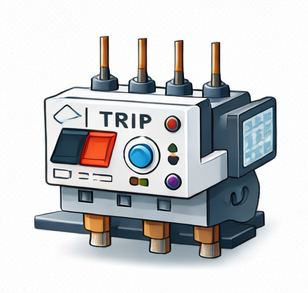

Elektrischer Schutz (Bimetallrelais)
Überlastschutz für den Kompressormotor
Kühlturmregelung
Steuerung der Kühltürmventilatoren in Abhängigkeit von der thermischen Last des Kältesystems
Diese Kombination aus Schutzfunktionen und Regellogik sorgte dafür, dass das System nicht nur läuft, sondern intelligent und sicher arbeitet.
Das Ergebnis: Stabilität, Präzision, Zuverlässigkeit
Nach der Inbetriebnahme arbeitete das Kältesystem mit hoher Präzision und Stabilität. Die Bediener mussten sich keine Sorgen mehr über unerwartete Ausfälle machen. Die Gebäudetemperatur wurde kontinuierlich und genau geregelt, und die Arbeit mit dem neuen System war für alle einfacher. Die Integration des Kühlturms mit dem Kältesystem steigerte zudem die Effizienz des Gesamtsystems.
Dieses Projekt ist für mich ein vollständiges Beispiel für den Ansatz, den ich immer verfolge: keine provisorische Reparatur, sondern eine nachhaltige und dokumentierte Lösung.
